有0.6體密的氧化鋁空心球磚嗎？

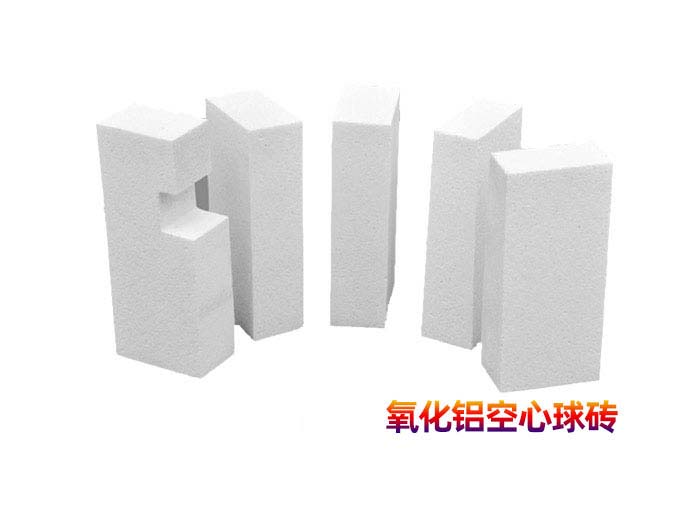

通常情況下，氧化鋁空心球磚的體密度通常不會達到0.6 g/cm³。氧化鋁空心球磚是一種輕質耐火材料，其密度主要受到所使用的氧化鋁空心球的類型和比例的影響。



一般而言，氧化鋁空心球磚的體密度通常在1.4 g/cm³至1.6 g/cm³之間。密度小的氧化鋁空心球磚可能在1.3 g/cm³左右，太低了沒有強度，而較高密度的氧化鋁空心球磚可能接近1.7 g/cm³。



氧化鋁空心球磚的Al2O3含量不小于98%,SiO2含量不大于0.5%，Fe2O3含量不大于0.2%，顯氣孔率為60%-70%，耐壓強度不小于9.8MPa，荷重(0.2MPa)軟化溫度不小于1700℃，熱導率為0.7?0.8W/(m.K)。



氧化鋁空心球磚中的空心球的斷面結構大體上有三種類型：薄殼中空球(a)、多孔蜂窩球(b)、厚壁中空球(c)?？招那虻慕Y構類型主要取決于化學組成，并對空心球的物理性能有很大影響。



制造Al2O3空心球磚的工藝

制造A12O3空心球磚的原料是各種尺寸的氧化鋁空心球，結合劑是硫酸鋁。



將工業氧化鋁經1500℃煅燒后用球磨機濕磨40h，經酸洗、水洗、干燥后制成細粉備用。其配料比如下:氧化鋁細粉30%，其余為Al2O3空心球。各種尺寸空心球所占比例為：>5mm1%，5?3mm12%，3?2mm25%，2?0.7mm32%，結合劑為20%Al2（SO4）3水溶液，加入量為5%，外加水3.6%。先將各種尺寸的空心球按比例干混，加入結合劑和水混合后再加入細粉。料混好后，用木模加壓振動成型。由于坯體強度低，先烘干，再脫模。燒成是在倒焰窯內進行的，燒成溫度為1800℃。



氧化鋁空心球磚主要用在1800℃以下的長時間使用。在高溫下也具有較好的化學穩定性和耐侵蝕性。



如果您特別需要0.6體密的氧化鋁空心球磚，建議與耐火材料供應商或生產廠家聯系，了解是否有符合您要求的特殊定制產品。根據特定需求定制的產品可能會有特殊要求或限制，并可能需要額外的工藝或材料處理。
